CSTS系列電量變送器
CSTS系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB／T13850－1998、IEC－688標準。
立即詢價 （周一至周五 9:00-18:00）
CSTS系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB／T13850－1998、IEC－688標準。
立即詢價 （周一至周五 9:00-18:00）
CSTS系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB／T13850－1998、IEC－688標準。

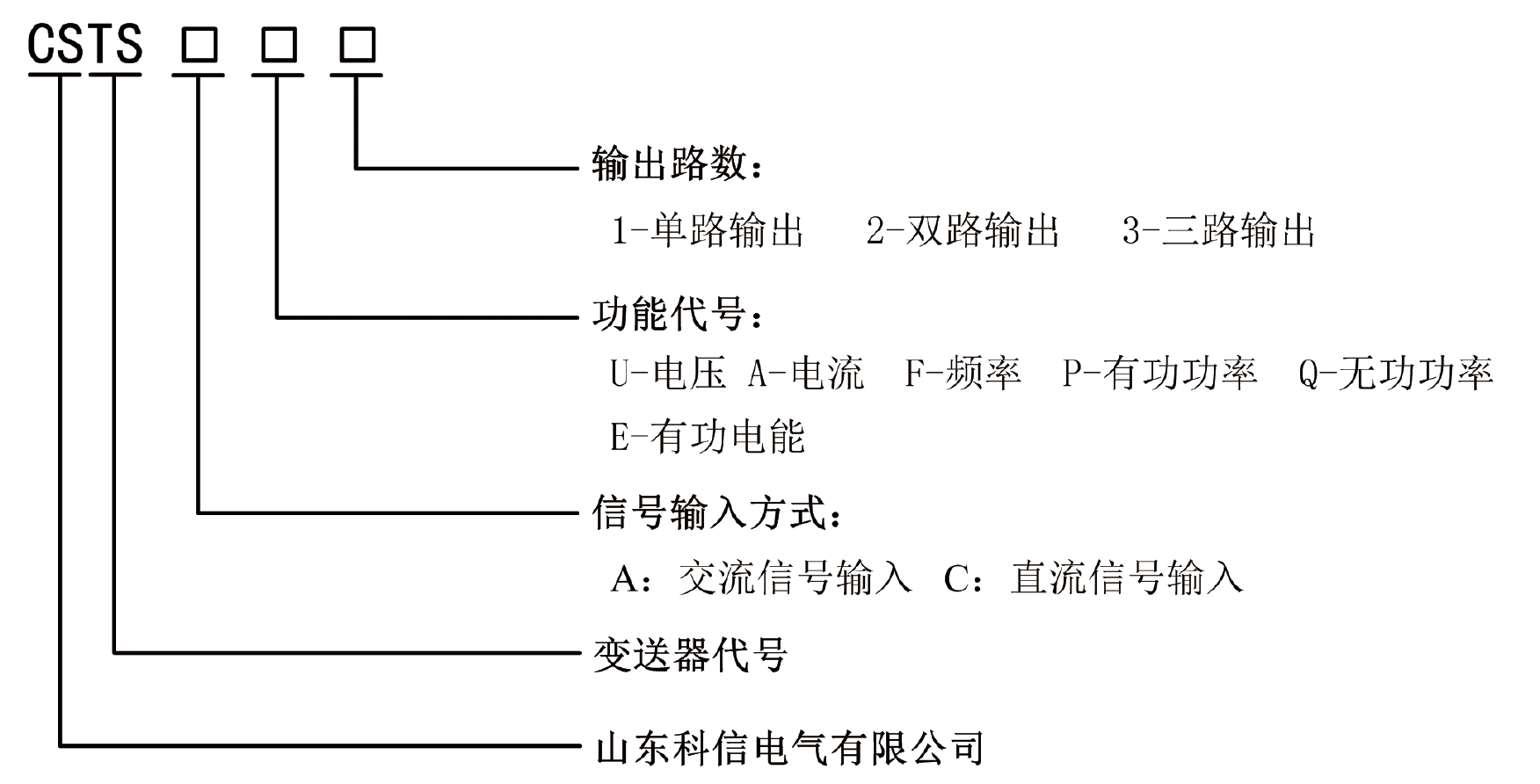

型號命名
Product features
● 高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量；
● 正反向有功／無功電能計量；
● 分時電能計量、分時電能定時抄表；
● 測量三相電壓、三相電流的總諧波畸變率（THD），2－31次奇次諾波分量；
● 提供數碼管或液晶顯示，本地?cái)?shù)據查詢；
● 菜單直觀，按鍵操作簡單；
● 電流、電壓變比可編程；
● 提供多回路的漏電流監控；
● 提供多回路控制節點，可用于報警、跳閘等控制；
● 支持消防聯動，遠程切斷故障回路；
● 支持RS－485通訊， Modbus－RTU協議；
● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出；
● 安裝方便，接線簡單，工程量??；
● 寬范圍交直流通用電源：AC／DC85V265；
● 可完成 SCADA、PLC中多種通訊軟件的組網；
Installation instructions

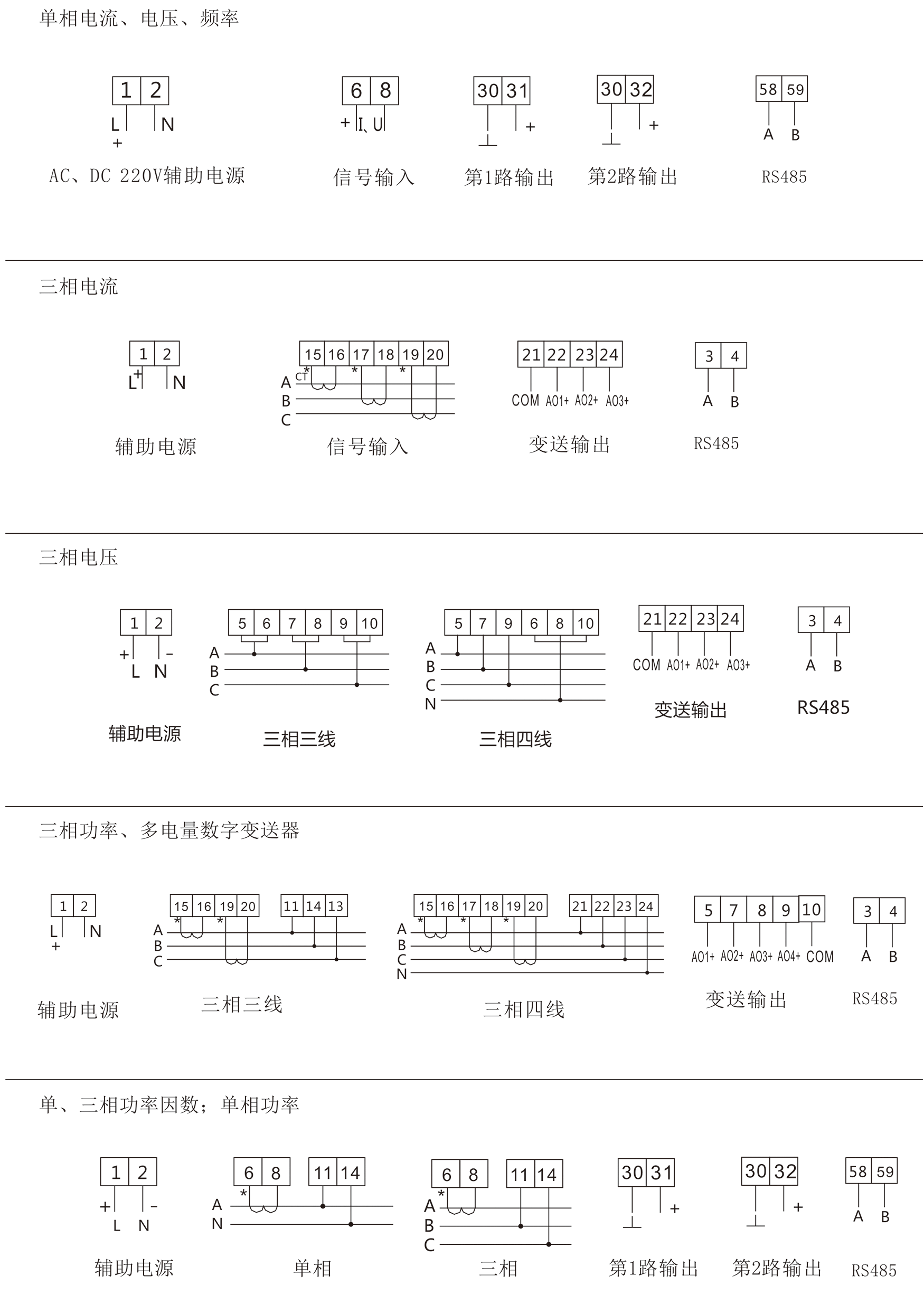

接線方式

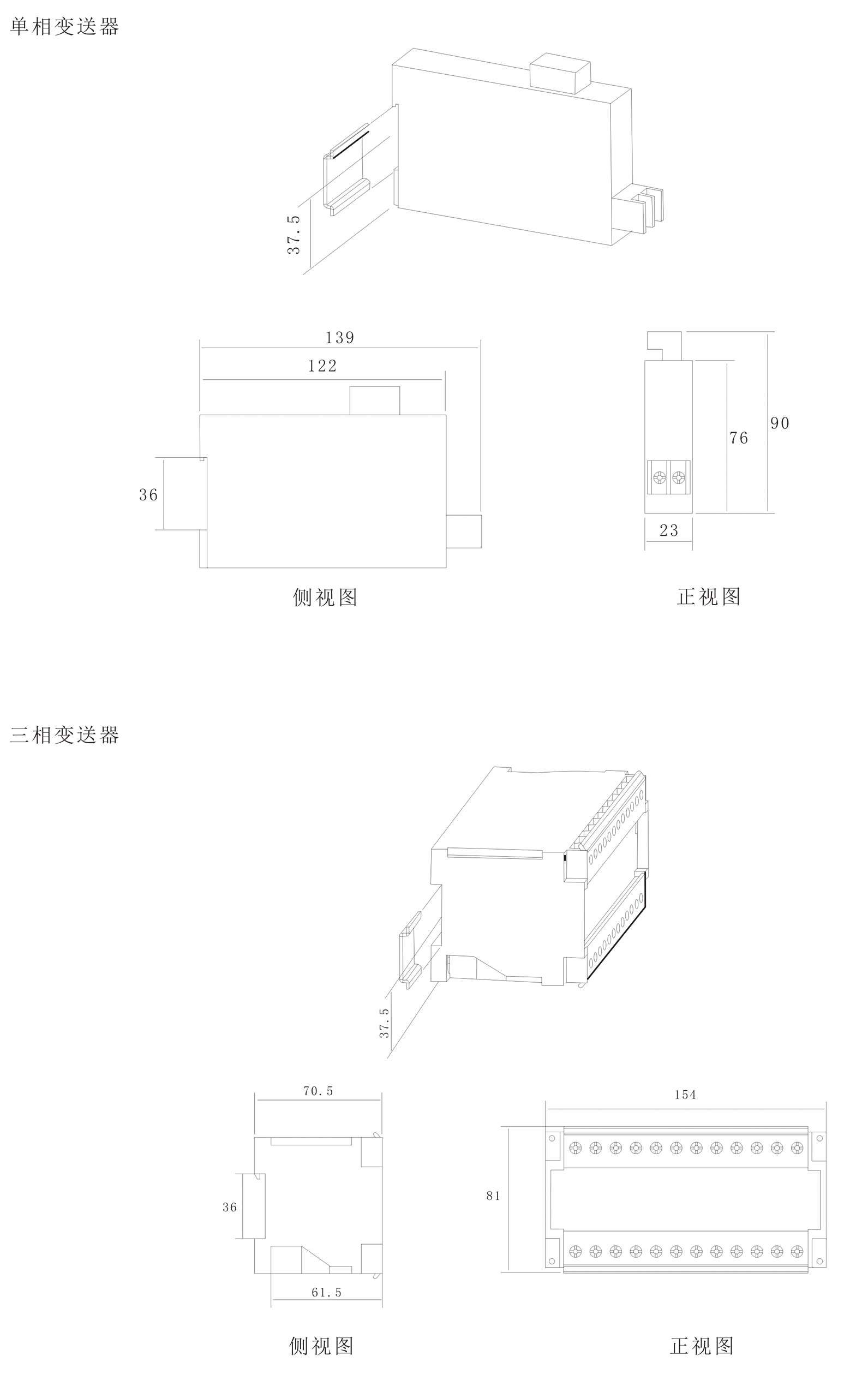

Product size
| 精度等級 | 0.5,0.2 | |
|---|---|---|
| 輸入 | 標稱值 | 電流AC、DC 1A、5A;電壓AC、DC 100V、300V、500V等 |
| 過載 | 持續1.2倍，瞬時電流10倍/5秒；瞬時電壓2倍/30秒 | |
| 吸收功率 | ≤0.3VA(電流輸入）；電壓輸入≤0.3V（100V時)≤0.6VA(300V時),≤1VA(500V時） | |
| 頻率 | 50±Hz，60±5Hz | |
| 輸出 | 標稱值 | 4-20mA、0-20mA、4-12-20mA、0-5V,0-10V等 |
| 負載電阻 | 電流輸出時 | |
| 波紋含量 | ＜0.5％峰值 | |
| 響應時間 | ≤400ms | |
| 電源 | 電壓 | AC110/220V±15%、AC、DC、 85~270V |
| 功耗 | 交流電流，電壓類≤3VA,功率類≤4VA | |
| 絕緣電阻 | ≥100MΩ | |
| 耐壓強度 | 輸入/輸出/電源之間2.0kV/1min,50Hz | |
| 溫度系數 | ≤100ppm/℃ | |
| 環境 | 溫度 | 工作：﹣25~﹢55℃ 存貯：﹣25~﹢70℃ |
| 濕度 | ≤90%RH，不結露，無腐蝕性氣體場所 | |
| 海拔 | ≤2000m | |
| 安裝方式 | Ts35導軌，或用螺釘固定柜體上 | |
